Wielokrotne otwieranie i zamykanie (EN 1191)

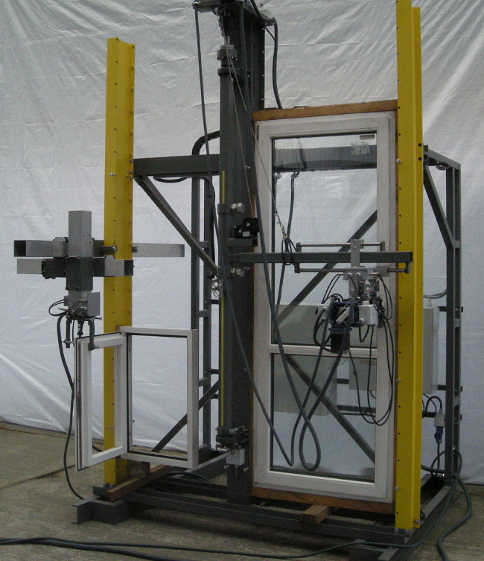

Stanowisko do badania odporności na wielokrotne otwieranie i zamykanie okien oraz drzwi - napęd elektryczny
Stanowisko do badania odporności na wielokrotne otwieranie i zamykanie - EN 1191
Wymiary: 2100 / 3400[mm]
Stanowisko umożliwia badanie odporności okien i drzwi na wielokrotne otwieranie i zamykanie zgodnie z aktualną normą EN 1191 (Okna i drzwi - Odporność na wielokrotne otwieranie i zamykanie).
Stanowisko wyposażone jest w precyzyjny napęd elektryczny ramienia oraz precyzyjny napęd elektryczny modułu operującego klamką.
Możliwa jest konfiguracja trajektorii skrzydła oraz regulacja prędkości operowania klamką i poszczególnych jej położeń.
W czasie badania wykrywane jest przekroczenie zadanej siły operacyjnej i momentu operacyjnego. Zastosowano wysokiej klasy układy pomiarowe.
Na kolorowym panelu wyświetlane są na bieżąco wszystkie informacje dotyczące badania. Istnieje możliwość pobrania raportu z badania na komputer klasy PC (laptop) – poprzez interfejs USB.
Przewidziano badania próbki prawej oraz lewej.
Możliwe są następujące programy badawcze:
  • Otwieranie
  • Uchylanie
  • Otwieranie / Uchylanie
Konstrukcja Stanowiska umożliwia rozszerzenie funkcjonalności o następujące badania:
  • Siły operacyjne (EN 12046-1, EN 12046-2)
  • Oznaczanie odporności na obciążenia w płaszczyźnie skrzydła (EN 14608) / Oznaczanie odporności na obciążenie pionowe (EN 947)
  • Oznaczanie odporności na skręcanie statyczne (EN 14609)
  • Odporność na obciążenie dynamiczne (EN 1629)
  • Uderzenie ciałem miękkim i ciężkim (EN 13049)
Stanowisko do badania odporności na wielokrotne otwieranie i zamykanie okien oraz drzwi - napęd pneumatyczny

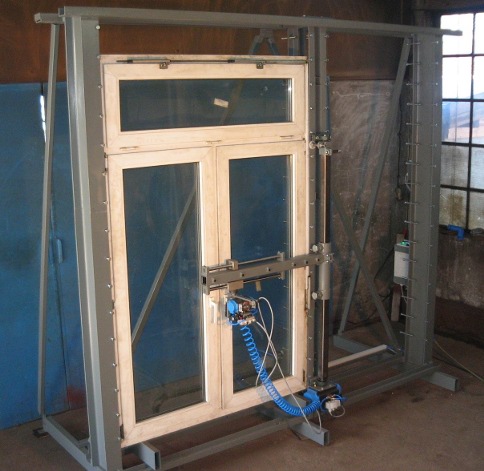

Stanowisko do badania odporności na wielokrotne otwieranie i zamykanie - EN 1191
Wymiary: 2500 / 2300 [mm]

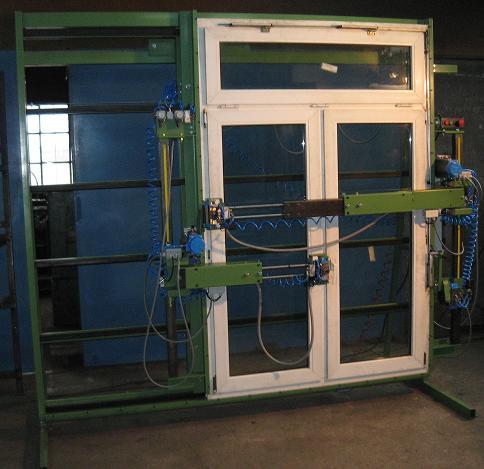

Stanowisko do badania odporności na wielokrotne otwieranie i zamykanie - EN 1191
Wymiary: 2500 / 2300 [mm]
Stanowisko umożliwia badanie odporności okien i drzwi na wielokrotne otwieranie i zamykanie zgodnie z normą EN 1191 (Okna i drzwi - Odporność na wielokrotne otwieranie i zamykanie). Standardowo przystosowane jest do poddawania testom skrzydeł rozwiernych. Opcjonalnie może być również dostosowane do badania skrzydeł uchylnych. Ponadto istnieje możliwość zamówienia wersji posiadającej moduł przeznaczony do badania górnego okna uchylnego.
Stanowisko wyposażone jest w elektroniczny sterownik umożliwiający zadanie wymaganej liczby cykli (otwarć i zamknięć próbki). Po wprowadzeniu żądanej wartości badanie przebiega automatycznie.
Przewidziano badania próbki prawej oraz lewej.

Konstrukcja Stanowiska umożliwia rozszerzenie funkcjonalności o następujące badania:
  • Odporność na obciążenie dynamiczne (EN 1629)
  • Uderzenie ciałem miękkim i ciężkim (EN 13049)
